產品簡介:
RFA微型直回式回油過濾器安裝在油箱頂部,筒體部分浸入油箱內,并設置旁通閥、擴散器、濾芯污染堵塞發訊器等裝置。具有結構緊湊、安裝方便、通油能力大、壓力損失小、更換濾芯方便等特點。
RFA微型直回式回油過濾器用于液壓系統回油精過濾,濾除液壓系統中元件磨損產生的金屬顆粒以及密封件的橡膠雜質等污染物,使流回油箱的油液保持清潔。
本過濾器安裝在油箱頂部,筒體部分浸入油箱內,并設置旁通閥、擴散器、濾芯污染堵塞發訊器等裝置。具有結構緊湊、安裝方便、通油能力大、壓力損失小、更換濾芯方便等特點。
1.安裝連接方便,簡化系統管路
本過濾器可直接安裝在油箱側年,底部或上部,過濾器濾頭露在油箱外,吸油同體浸入油箱內液面以下,出油口設有管式、法蘭式連接,過濾器內設置自封閥等裝置,使管路簡化,安裝方便。
2.設置濾芯污染發訊器,油路旁通閥,提高液壓系統的可靠性:
當濾芯被污染物堵塞或系統液溫過低,流量脈動等因素造成進油壓力為0.35MPa時,發訊器便發出訊號指示,應及時更換濾芯或提高溫度,如此時不能馬上停機處理故障時,設在濾芯上的旁通閥會自動開啟(開啟壓力為0.4MPa),以保護過濾器及液壓系統正常工作。
3.設計采用直回濾油,使更換濾芯或向油箱加油非常方便:
只需旋開過濾器濾蓋(清洗蓋)即可更換濾芯或向油箱加油,并在濾頭設有2只M18×1.5油口,可在任何一方安裝發訊器或系統中少量油液回流油箱過濾之用。
4.具有液流擴散器
擴散器設置在回油筒體底部,能使回油的介質平穩地流入油箱內,不易產生氣泡,從而減少空氣重新進入,并減弱已沉積的污染物騷動。
5.濾芯采用玻璃纖維過濾材質
具有過濾精度高,通油能力大,原始壓力損失小,納污量大等優點,其過濾精度以絕對過濾精度標定,過濾比β3、β5、β10、β20>200,過濾效率η》99.5%符合ISO標準。
型號:RFA系列
濾材:玻璃纖維
過濾精度:20um
公稱壓力:1.6Mpa
公稱流量:100L/min
安裝位置:回油油箱

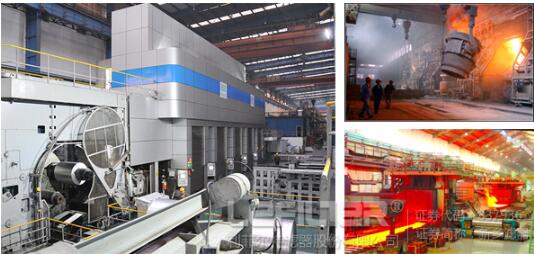

1、冶金:用于軋鋼機、連鑄機液壓系統的過濾及各種潤滑設備的過濾。
2、石化:煉油、化工生產過程中的產品及中間產品的分離及回收,油田注井水及天然氣除顆粒過濾。
3、紡織:聚脂熔體在拉絲過程中的凈化及均勻過濾,空壓機的保護過濾,壓縮氣體的除油除水。
4、電子及制藥:反滲透水、去離子水的予處理過濾,洗凈液及葡萄糖的前處理過濾。
5、火電及核電:氣輪機、鍋爐的潤滑系統、速度控制系統、旁路控制系統油的凈化,給水泵、風機及除塵系統的凈化。
6、機械加工設備:造紙機械、礦業機械、注塑機及大型精密機械的潤滑系統和壓縮空氣的凈化,煙草加工設備及噴涂設備的粉塵回收過濾。
7、鐵路內燃機及發電機:潤滑油及機油的過濾。
8、汽車發動機及工程機械:內燃機用空氣濾、機油濾、燃油濾、工程機械、船舶、載重車用各種液壓油濾、柴油濾、水濾。
9、各種舉升、搬運作業:起重、裝載等工程機械到消防、維修、搬運等特種車輛,船舶的起貨機、起錨機,高爐、煉鋼設備,船閘,船門的啟閉裝置,劇場的升降樂池和升降舞臺,各種自動輸送線等。
10、各種需要作用力的推、擠、壓、剪、切、挖掘等作業裝置:液壓機,金屬材料的壓鑄、成型、軋制、壓延、拉伸、剪切設備,塑料注塑成型機、塑料擠出機等化工機械,拖拉機、收割機以及其它砍伐、采掘用的農林機械,隧道、礦井和地面的挖掘設備,各種船舶的舵機等。
11、 高響應、高精度的控制:火炮的跟蹤驅動、炮塔的穩定、艦艇的消擺、飛機和導彈的姿態控制等裝置,加工機床高精度的定位系統,工業機器人的驅動和控制,金屬 板材壓下、皮革切片的厚度控制,電站發電機的調速控制,高性能的振動臺和試驗機,多自由度的大型運動模擬器和娛樂設施等。
12、多種工作程序組合的自動操縱與控制:組合機床、機械加工自動線等。
13、特殊工作場所:地下、水下、防爆等特殊環境中的作業裝備。
