產品詳情

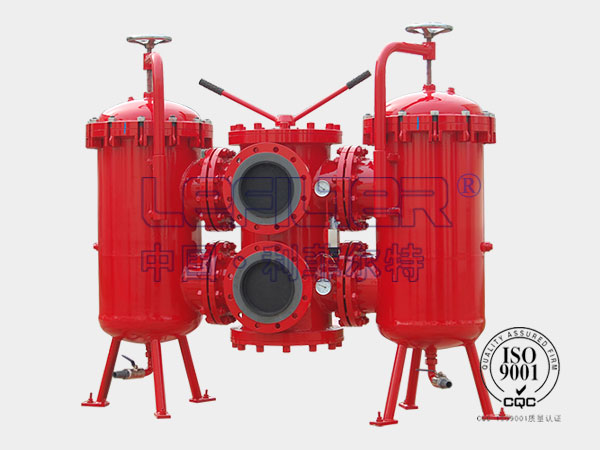

SDRLF系列過濾器簡介：
安裝在液壓系統回油管路處，用來濾除油液中諸元件磨損的金屬粉末及橡膠質等，使流回油箱中的油液保持清潔。
該過濾器的濾芯采用化纖過濾材質，具有過濾精度高、能油能力大、原始壓力損失小、納污量大等優點，并裝有壓差發訊器及旁通閥。當濾芯堵塞到進出口壓差為0.35MPa時，便發出開關信號，此時應清洗或更換濾芯，如不能及時停機或無人來更換濾芯，裝在濾芯上部的旁通閥會自動開啟，以保護系統。

該過濾器廣泛應用于重型機械、礦山機械、冶金機械等的液壓系統。

技術參數：

型號 Model	通徑 Dia （mm）	公稱流量 Flow （L/min）	過濾精度 Filter rating （μm）	重量 Weight （Kg）	濾芯型號 Model of element	濾芯數量 Number
DRLF-A1300×*P	Φ100	1300	1 3 5 10 20 30	140	SFX-1300×*	1
DRLF-A2600×*P	Φ150	2600		202		2
DRLF-A3900×*P	Φ200	3900		225		3
DRLF-A6500×*P	Φ250	6500		266		5
DRLF-A7800×*P	Φ250	7800		287		6
DRLF-A9100×*P	Φ250	9100		308		7
公稱壓力 Pressure（Mpa）	1.6
壓力損失 Pressure loss （Mpa）	Initial	0.1
壓力損失 Pressure loss （Mpa）	Max	0.35
旁通閥開啟壓力 By-pass valve setting (Mpa)	0.4
發訊器功率 Indicator power （V/W)	24V/48W 220V/50W

注：*為過濾精度，若使用介質為水-乙二醇，公稱流量2600L/min，過濾精度10μm帶發訊器，

則過濾器型號為:SFX.BH-1300×*。

型號 Model	尺寸 Size							濾芯總數
型號 Model	B1	D1	D2	D3	D4	D5	D6
DRLF-A1300×*P	500	φ450	φ325	φ245	φ100	φ14	G3/4	1
DRLF-A2600×*P	600	φ555	φ500	φ416	φ150	φ18	G1	2
DRLF-A3900×*P	600	φ555	φ500	φ416	φ200	φ18	G1	3
DRLF-A6500×*P	746	φ600	φ610	φ508	φ250	φ23	G1	5
DRLF-A7800×*P	746	φ600	φ610	φ508	φ250	φ23	G1	6
DRLF-A9100×*P	746	φ600	φ610	φ508	φ250	φ23	G1	7

型號 Model	尺寸 Size								濾芯總數
型號 Model	H1	H2	H3	H4	H5	H9	L1	L2	濾芯總數
DRLF-A1300×*P	1200	250	230	365	230	10	27	80	1
DRLF-A2600×*P	1280	250	275	365	230	15	29	100	2
DRLF-A3900×*P	1280	250	275	365	230	15	29	100	3
DRLF-A6500×*P	1500	250	350	450	250	18	31	110	5
DRLF-A7800×*P	1500	250	350	450	250	18	31	110	6
DRLF-A9100×*P	1500	250	350	450	250	18	31	110	7
