一、加藥裝置工藝原理
鍋爐給水中的鈣、鎂硬度會在高溫環境下發生化學反應或者濃縮結晶，生成不溶的水垢，牢固附著在鍋爐受熱面上。這種水垢是熱不良導體，會阻礙熱傳導，嚴重時可能發生鍋爐爆管事故；另外還會加劇垢下金屬化學腐蝕，危害相當嚴重。
雖然鍋爐凝結水、給水都經過嚴格軟化、除鹽處理，但仍有少量鈣、鎂進入爐水，如果不對這部分進行處理，也會結垢對鍋爐安全運行造成威脅。目前爐水加磷酸鹽是較為適宜處理方法，生成物（堿式磷酸鈣）是一種松軟的水渣，易隨鍋爐排污排除，且不會粘附在鍋內變成水垢。

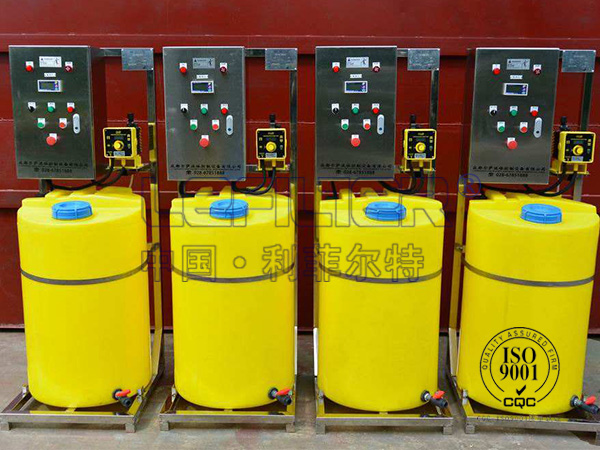

加藥裝置主要包括藥液溶配系統、計量投加系統、安全系統、控制系統等四部。固體磷酸鹽加入溶藥箱內，然后按比例加入除鹽水或凝結水攪拌溶解，再由計量泵投加系統投加到鍋爐汽包內。投加控制采用手動方式，也可依據上位系統輸出的信號進行隨動控制自動投加。
二、 加藥裝置分類及結構
加藥裝置包括：給水加氨裝置、加聯氨裝置、爐水加磷酸鹽裝置、凝結水加氨裝置等。一般分為：一箱一泵、一箱二泵、二箱三泵、二箱一 四泵。
加藥裝置組成結構：溶液箱、液位計、計量箱、攪拌器、加藥計量泵、安全閥、壓力表、控制柜、閥門及管路集中布置，各部件材質主要分不銹鋼和碳鋼襯膠。
三、加藥裝置特點
1、加藥裝置配置的溶液箱、計量泵以及系統管路均根據需要采用了防腐設計，壽命長。
2、具備手動、自動和手（自）動等多種控制方式，較大限度的滿足市場要求。
3、根據用戶要求可以實現定期配藥，定期攪拌。
四、加藥裝置定購須知
1、提供化學溶液為何種，確定加藥裝置材質。
2、加藥泵選定壓力及流量。
3、溶液箱配套一般為1m3.
4、配置為幾箱幾泵。
5、具體配置有：(1)攪拌機(2)溶液罐(3)液位計(4)安全閥(5)管線支架(6)計量泵(7)溶液罐出口閥(8)溶液罐排污閥(9)進水管線閥(10)過濾器(11)加藥管線(12)壓力表(13)泵出口管線閥(14)電控柜(15)泵進出口管線閥
五、加藥裝置使用范圍：高壓及更高參數汽包鍋爐爐水處理
六、加藥裝置規格型號
（一箱一泵）規格型號
規格型號 |
容積m3 |
流量L/H |
壓力Mpa |
功率KW |
出口管徑mm |
外形尺寸L*B*Hmm |
JL-0.25/1-1 |
0.25 |
16 |
1.0-2.6 |
0.55 |
DN15 |
1500*700*1300 |
JL-0.5/1-1 |
0.5 |
32 |
0.55 |
DN20 |
1600*1000*1500 |
JL-1.0/1-1 |
1.0 |
48 |
0.55 |
DN15 |
2000*1200*2000 |
JL-1.5/1-1 |
1.5 |
125 |
0.55 |
DN25 |
2200*1600*2100 |
JL-2.0/1-1 |
2.0 |
310 |
1.10 |
DN25 |
2200*1600*2200 |
（一箱二泵）規格型號
規格型號 |
容積m3 |
流量L/H |
壓力Mpa |
功率KW |
出口管徑mm |
外形尺寸L*B*Hmm |
JL-0.25/1-2 |
0.25 |
16 |
1.0-2.6 |
0.55 |
DN15 |
1500*1000*1300 |
JL-0.5/1-2 |
0.5 |
32 |
0.55 |
DN20 |
1800*1200*1500 |
JL-1.0/1-2 |
1.0 |
48 |
0.55 |
DN15 |
2000*1200*2000 |
JL-1.5/1-2 |
1.5 |
125 |
0.55 |
DN25 |
2200*1600*2100 |
JL-2.0/1-2 |
2.0 |
310 |
1.10 |
DN25 |
2300*1600*2200 |
（二箱三泵）規格型號
規格型號 |
容積m3 |
流量L/H |
壓力Mpa |
功率KW |
出口管徑mm |
外形尺寸L*B*Hmm |
JL-0.5/2-3 |
0.5 |
32 |
1.0-2.6 |
0.55 |
DN20 |
1800*23000*1500 |
JL-1.0/2-3 |
1.0 |
48 |
0.55 |
DN15 |
2200*2600*2000 |
JL-1.5/2-3 |
1.5 |
125 |
0.55 |
DN25 |
2300*2800*2100 |
JL-2.0/2-3 |
2.0 |
310 |
1.10 |
DN25 |
2300*3000*2200 |
（二箱三泵）規格型號
規格型號 |
容積m3 |
流量L/H |
壓力Mpa |
功率KW |
出口管徑mm |
外形尺寸L*B*Hmm |
JL-0.5/2-4 |
0.5 |
32 |
1.0-2.6 |
0.55 |
DN20 |
2000*3000*2100 |
JL-1.0/2-4 |
1.0 |
48 |
0.55 |
DN15 |
3200*3800*2500 |
JL-1.5/2-4 |
1.5 |
125 |
0.55 |
DN25 |
3200*4500*3200 |
JL-2.0/2-4 |
2.0 |
310 |
1.10 |
DN25 |
3200*4800*3500 |
（備注：可以根據客戶要求設計相應加藥裝置型號）
